皮帶輸送機又名帶式輸送機，是一種摩擦驅動以連續方式運輸物料的機械。它可以將物料在一定的輸送線上，從起初的供料點到最終的卸料點間形成一種物料的輸送流程。德科輸送機專業設計、制造皮帶輸送機，本文德科將從運行角度出發，圖解分析與說明帶式輸送機皮帶跑偏的原因及處理方法。
帶式輸送機運行時皮帶跑偏是很常見的故障，跑偏的原因有多種，需根據不同的原因區別處理。
一、調整承載托輥組
皮帶機的皮帶在整個帶式輸送機的中部跑偏時可通過調整槽型托輥組的位置來調整跑偏；在制造時托輥組的兩側安裝孔都加工成長孔，以便進行調整。具體調整方法見圖1。具體方法是皮帶偏向哪一側，托輥組的哪一側朝皮帶前進方向前移，或另外一側后移。如圖1所示皮帶向上方向跑偏則托輥組的下位處應當向左移動，托輥組的上位處向右移動。
二、安裝調心托輥組
調心托輥組有多種類型如中間轉軸式、四連桿式、立輥式等，其原理是采用阻擋或托輥在水平面內方向轉動阻擋或產生橫向推力使皮帶自動向心達到調整皮帶跑偏的目的。一般在帶式輸送機總長度較短時或帶式輸送機雙向運行時采用此方法比較合理，原因是較短帶式輸送機更容易跑偏并且不容易調整。而長帶式輸送機盡量不采用此方法，因?yàn)檎{(diào)心托輥組的使用會對皮帶的使用壽命產生一定的影響。
三、調整驅動滾筒與改向滾筒位置

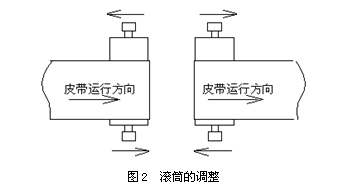

驅動滾筒與改向滾筒的調整是皮帶跑偏調整的重要環節。因?yàn)橐粭l帶式輸送機至少有2到5個滾筒，所有滾筒的安裝位置必須垂直于帶式輸送機長度方向的中心線，若偏斜過大必然發生跑偏。其調整方法與調整托輥組類似。對于頭部滾筒如皮帶向滾筒的右側跑偏，則右側的軸承座應當向前移動，皮帶向滾筒的左側跑偏，則左側的軸承座應當向前移動，相對應的也可將左側軸承座后移或右側軸承座后移。尾部滾筒的調整方法與頭部滾筒剛好相反。調整方法見圖2。
經過反復調整直到皮帶調到較理想的位置。在調整驅動或改向滾筒前盡量準確安裝其位置。（卸船機機內皮帶的調整就采用這一方法）。
四、張緊處的調整
皮帶張緊處的調整是帶式輸送機跑偏調整的一個非常重要的環節。重錘張緊處上部的兩個改向滾筒除應垂直于皮帶長度方向以外還應垂直于重力垂線，即保證其軸中心線水平。使用螺旋張緊或液壓油缸張緊時，張緊滾筒的兩個軸承座應當同時平移，以保證滾筒軸線與皮帶縱向方向垂直。具體的皮帶跑偏的調整方法與滾筒處的調整類似。
五、轉載點處落料位置對皮帶跑偏的影響
轉載點處物料的落料位置對皮帶的跑偏有非常大的影響，尤其在兩條皮帶機在水平面的投影成垂直時影響更大。通常應當考慮轉載點處上下兩條皮帶機的相對高度。相對高度越低，物料的水平速度分量越大，對下層皮帶的側向沖擊也越大，同時物料也很難居中，使在皮帶橫斷面上的物料偏斜，最后導致皮帶跑偏。如果物料偏到右側，則皮帶向左側跑偏，反之亦然。在設計過程中應盡可能地加大兩條皮帶機的相對高度。在受空間限制的移動散料運輸機械的上下漏斗、導料槽等件的形式與尺寸更應認真考慮。一般導料槽的的寬度應為皮帶寬度的三分之二左右比較合適。為減少或避免皮帶跑偏可增加擋料板阻擋物料，改變物料的下落方向和位置。在皮帶上的物料不居中見圖3。
六、雙向運行帶式輸送機跑偏的調整
雙向運行的帶式輸送機皮帶跑偏的調整比單向帶式輸送機跑偏的調整相對要困難許多，在具體調整時應先調整某一個方向，然后調整另外一個方向。調整時要仔細觀察皮帶運動方向與跑偏趨勢的關系，逐個進行調整。重點應放在驅動滾筒和改向滾筒的調整上，其次是托輥的調整與物料的落料點的調整。同時應注意皮帶在硫化接頭時應使皮帶斷面長度方向上的受力均勻,在采用導鏈牽引時兩側的受力盡可能地相等。
更多信息，請咨詢德科輸送機械0373-2688380。
